NH MC耐火母線槽

本產品是采用耐高溫云母帶絕緣材料保證導電母排電氣絕緣性能,外殼表面處理采用兩層防火涂料進行底噴和面噴，此種防火涂料通過高溫火焰幅射后。能生成一層30~ 50mm厚的泡沫狀保護層。對母線槽外圍進行保護,起到隔熱作用,保證外殼不直接燒壞,從而確保母線檀系統在發生火災后正常工作。
本產品在正常條件下電氣性能完全等同于普通其它型號母線槽。訂貨參照NHMC耐火母線槽的技術參數和電流等級。安裝結構形式與其它母線槽相同。請予參照選型。

NHMC銅質母線槽技術性能
1.本公司生產的NHMC型耐火絕緣母線槽符合1EC439-2國際標準。及JB8511-1996空氣絕緣母線槽部頒標準和
GB/T9978- 88建筑構件耐火試驗標準的規定。
2.NHMC型耐火絕緣母線槽使用額定電壓為660V以下,頻率為50Hz或60Hz。
3.NHMC型耐火絕緣母線槽電能在著火30min內,試臉電壓為1000V，絕緣電阻在10MQ以上。在著火60min
時,絕緣電阻在0.5MQ，試驗電壓在1000以上。
4.NHMC型耐火絕緣母線槽采用雙排螺栓連接。性能極為穩定。安裝方便。外殼防護等級符合IP40所規定的要
求.

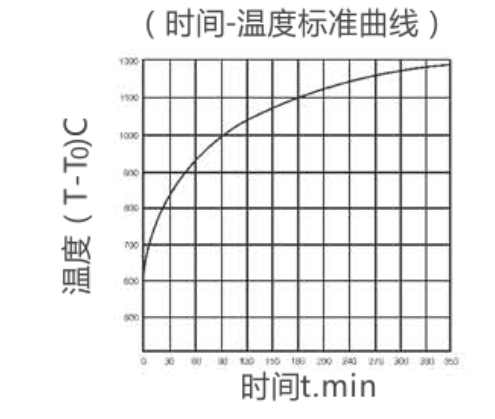

5.耐火試臉升溫曲線圖:

6.短路容量

母線額定電流 A	1秒熱穩定電流有效值 (kA)	動穩定電流有效值(kA)
母線額定電流 A	1秒熱穩定電流有效值 (kA)	0.1秒	1秒	3秒
100-250	12	29	25	11
250-400	20	40	40	23
400-800	25	45	45	26
800-1000	30	70	70	55
1000-1600	35	75	75	60
1600-3000	55	100	100	100
3000-4000	85	175	175	175
4000-5000	110	200	200	200

技術參數

額定電流	(A)	250	400	630	8oo	1000	1250	1600	20oo	250o	3150	3500	400o	50oo
阻抗值	z×10Q/m	0.1055	0.0832	0.0724	0.0698	0.0338	0.0406	0.031	0.0241	0.0197	0.0165	0.0138	0.0121	0.0103
電抗值	z×10Q/m	0.0472	0.0436	0.0382	0.0332	0.0264	0.0202	0.0155	0.0119	0.0097	0.0082	0.0069	0.0060	0.0078
電阻值	Rx10Q/m	0.0944	0.073	0.0708l	0.0614	0.0469	0.0352	0.0269	0.0210	0.0172	0.0143	0.012	0.0105	0.0068
短路強度	有效值	35	35	35	35	50	50	50	50	50	80	80	80	80
IS.KA	峰值	70	70	70	70	105	105	105	105	105	176	176	176	176

●母線槽額定絕緣電壓1000V以下的三相四線或三相五線制供配電系統設備,額定頻率為50~ 60Hz ,額定電流為250~ 5000A。
●母線槽能承受50Hz , 3750V試驗電壓歷時1min無擊穿或閃絡現象。
●母線槽長期運行,任何導體的溫升不超過60K。
●母線槽防護等級可達到P54 ,符合GB4208標準的要求。
